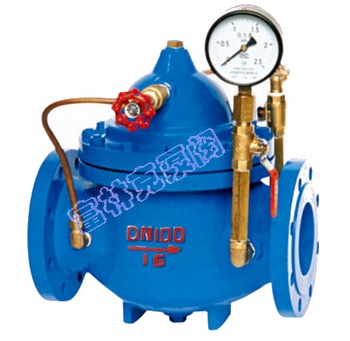

富林克300X緩閉式止回閥利用水力自動操作，可使主閥得到最佳的開啟和關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果
服務熱線 ：13817459227
富林克300X緩閉式止回閥利用水力自動操作，可使主閥得到最佳的開啟和關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果

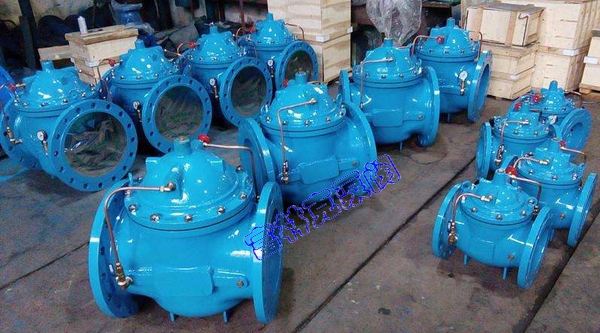

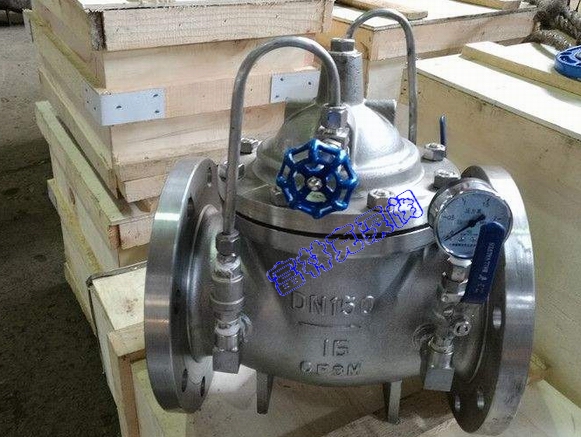

300X緩閉式止回閥應用
富林克300X緩閉式止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制閥接管系統。利用水力自動操作，可使主閥得到最佳的開啟和關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。緩閉止回閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
300X緩閉式止回閥原理
當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。
|
公稱壓 (Mpa) |
殼體試驗壓力 (MPa) |
密封試驗壓力 (MPa) |
適用介質 |
介質溫度 ( ℃ ) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O 型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |

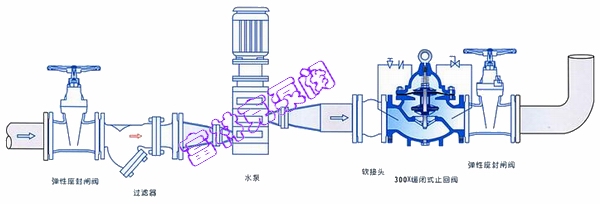

300X緩閉式止回閥安裝示意圖

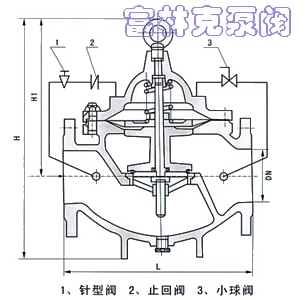

300X緩閉式止回閥結構圖
|
公稱通徑 |
尺 寸（ mm ） |
|||||
|
DN （ am ） |
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
200 |
282 |
106 |
172 |
116 |
|
25 |
160 |
200 |
282 |
106 |
172 |
116 |
|
32 |
180 |
200 |
282 |
106 |
172 |
116 |
|
40 |
200 |
210 |
320 |
137 |
225 |
168 |
|
50 |
203 |
210 |
320 |
137 |
225 |
168 |
|
65 |
216 |
215 |
330 |
145 |
270 |
180 |
|
80 |
241 |
220 |
330 |
178 |
289 |
210 |
|
100 |
270 |
230 |
410 |
232 |
375 |
284 |
|
125 |
300 |
245 |
420 |
286 |
420 |
310 |
|
150 |
330 |
260 |
420 |
318 |
450 |
370 |
|
200 |
400 |
280 |
430 |
413 |
722 |
463 |
|
250 |
480 |
300 |
450 |
502 |
769 |
525 |
|
300 |
550 |
320 |
460 |
600 |
906 |
625 |
|
350 |
622 |
340 |
470 |
638 |
1480 |
705 |
|
400 |
685 |
360 |
480 |
677 |
1027 |
778 |
|
450 |
750 |
360 |
480 |
677 |
1027 |
778 |
|
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
935 |
456 |
888 |
850 |
1286 |
785 |
300X緩閉式止回閥
