多功能水泵水力控制閥一般分為隔膜式或活塞式兩大類，它們工作原理相同。閥門驅動裝置采用雙腔控制結構，即在隔膜（或活塞）下腔與下游處單獨隔出一個控制室
多功能水泵控制閥應用
多功能水泵水力控制閥一般分為隔膜式或活塞式兩大類，它們工作原理相同。閥門驅動裝置采用雙腔控制結構，即在隔膜（或活塞）下腔與下游處單獨隔出一個控制室，安裝在有高層建筑給水系統以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥，逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。
多功能水泵控制閥特點
1、消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。
多功能水泵控制閥原理
多功能水泵控制閥結構作用，當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥緩緩排到出口端，主閥緩緩開啟，設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增，達到靜音關閉。
多功能水泵水力控制閥通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態。活塞式的閥門還可以在閥蓋上配置調節螺桿裝置，因而可以控制閥門的最大開啟度和流量，并在必要時可以手動關閥

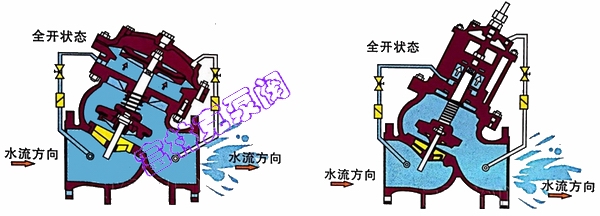

全開狀態：
當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥板開啟，另一方面通過導管系統進入膜片（活塞）下腔，而膜片（活塞）上腔的水通過導管系統泄入壓力低的閥門出水口，而閥門在二合力的作用下緩慢開啟。

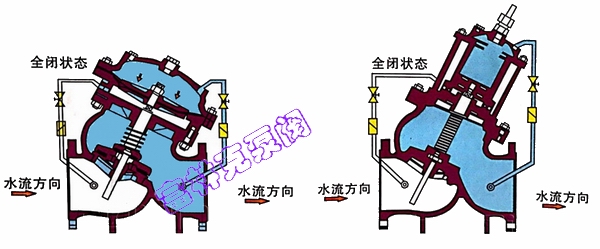

全閉狀態：
當水泵停機后。閥門中的水流速度降低，在接于近零時，主閥板在彈簧力和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回膜片（活塞）上腔，并推動固定閥桿上的小閥板緩慢關閉
|
公稱壓力 (MPa) |
殼體試驗壓力 (MPa) |
密封試驗壓力 （MPa） |
最低動作壓力 （MPa） |
緩閉時間 （S） |
適用介質 |
介質溫度 （℃） |
|
1.0 |
1.5 |
1.1 |
≥0.04 |
3~60（可調） |
水 |
0~80 |
|
1.6 |
2.4 |
1.76 |
||||
|
2.5 |
3.75 |
2.75 |
||||
|
4.0 |
6.0 |
4.4 |
|
序號 |
零件名稱 |
主要材料 |
|
1 |
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
2 |
密封圈 |
丁晴橡膠 |
|
3 |
閥板 |
球鐵，鑄鋼 |
|
4 |
螺栓、螺母 |
碳素鋼 |
|
5 |
小閥板 |
鑄鋼、不銹鋼 |
|
6 |
閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
7 |
導向套 |
球鐵、黃銅 |
|
8 |
螺桿螺母 |
碳素鋼 |
|
9 |
膜片 |
鑄鐵、鑄鋼、不銹鋼 |
|
10 |
膜片壓板 |
球鐵、碳素鋼 |
|
11 |
導向套螺釘 |
碳素鋼 |
|
12 |
膜片座 |
鑄鐵、鑄鋼、不銹鋼 |
|
13 |
螺栓 |
碳素鋼 |
|
14 |
閥桿 |
不銹鋼 |
|
15 |
壓縮彈簧 |
不銹鋼 |
|
16 |
閥座 |
碳素鋼 |

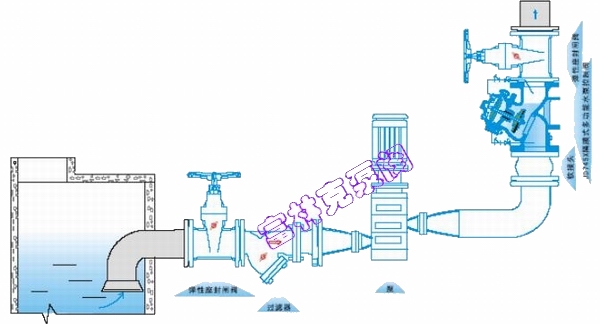

多功能水泵控制閥安裝示意圖

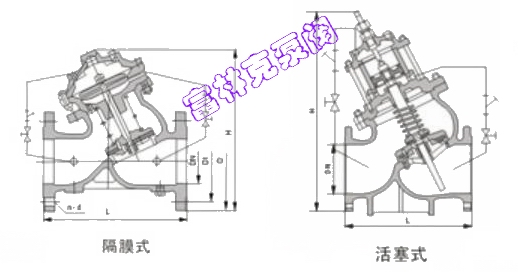

多功能水泵控制閥結構圖
|
公稱通徑 |
L |
L1 |
H 隔膜式 |
H 活塞式 |
D |
D1 |
Z- Φd |
||||
|
|
|
|
|
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
|
|
50 |
203 |
203 |
270 |
540 |
160 |
125 |
4-18 |
||||
|
65 |
216 |
216 |
340 |
600 |
180 |
145 |
4-18 |
||||
|
80 |
241 |
241 |
400 |
660 |
195 |
160 |
4-18 |
8 -18 |
|||
|
100 |
292 |
292 |
440 |
760 |
215 |
180 |
8-18 |
||||
|
125 |
330 |
330 |
460 |
810 |
245 |
210 |
8-18 |
||||
|
150 |
394 |
356 |
500 |
860 |
285 |
240 |
8-23 |
||||
|
200 |
457 |
495 |
640 |
880 |
335 |
295 |
8-23 |
12-23 |
|||
|
250 |
533 |
622 |
680 |
950 |
390 |
405 |
350 |
355 |
12-23 |
12-25 |
|
|
300 |
610 |
698 |
820 |
1020 |
440 |
460 |
400 |
410 |
12-23 |
12-25 |
|
|
350 |
686 |
787 |
950 |
1100 |
500 |
520 |
460 |
470 |
16-23 |
16-25 |
|
|
400 |
762 |
914 |
980 |
1250 |
565 |
580 |
515 |
525 |
16-25 |
16-30 |
|
|
450 |
864 |
978 |
1050 |
1350 |
615 |
640 |
565 |
585 |
20-25 |
20-30 |
|
|
500 |
914 |
978 |
1120 |
1550 |
670 |
715 |
620 |
650 |
20-25 |
20-34 |
|
|
600 |
1067 |
1200 |
1400 |
1600 |
780 |
840 |
725 |
770 |
20-30 |
20-41 |
|
|
700 |
1150 |
1450 |
1650 |
1850 |
895 |
910 |
840 |
840 |
24-30 |
24-41 |
|
|
800 |
1300 |
1560 |
1950 |
2050 |
1010 |
1025 |
950 |
950 |
24-34 |
24-41 |
|
多功能水泵控制閥安裝與調節：
1、多功能水泵控制閥最佳的安裝方式是安裝在水平管道上，閥蓋朝上；
2、安裝時要注意閥體外水流標示箭頭，遵循方向安裝；
3、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗衣管道；
4、管道安裝應按有關規范設自動排氣閥，保證不產生水柱中斷；
5、閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥，以便于維修；
6、試水時，要慢慢開啟閥前的閘閥，注意閥體外的控制管路是否漏水；
7、調節出口端的小球閥，可得到最佳的關閉和開啟速度；
8、JD745X多功能水泵控制閥的小過濾器要定期清洗。

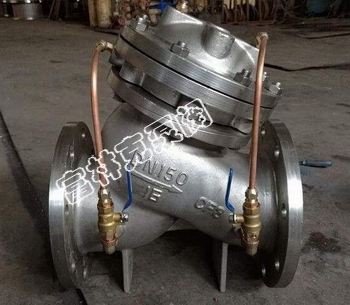

JD745X多功能水泵控制閥
