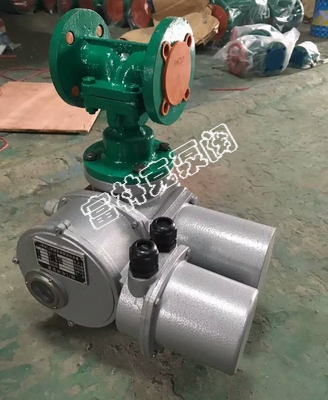

電動隔膜閥

富林克襯膠G941J、無襯G941W、襯氟G941F46電動隔膜閥由隔膜閥和由380V50Hz的電動裝置兩部分組成,電動裝置用于控制隔膜閥的開啟和關閉,它可以準確地按指令動作,是對閥門實現遠控、集控和自控的必不可少的驅動裝置

型號：襯膠G941J、無襯G941W、襯氟G941F46
類別：襯膠隔膜閥
價格：0
產地：上海

質量可靠、性能優越
價格合理、售后保證
交貨快捷、全國配送

提供全套解決方案
銷售：021-51879261
傳真：021-51879261
廠址：上海市徐匯區龍漕路漕寶路路口

詳細介紹

分享到：

電動隔膜閥應用
富林克襯膠G941J、無襯G941W、襯氟G941F46電動隔膜閥由隔膜閥和由380V50Hz的電動裝置兩部分組成,電動裝置用于控制隔膜閥的開啟和關閉,它可以準確地按指令動作,是對閥門實現遠控、集控和自控的必不可少的驅動裝置
當壓力介質進入閥門控制腔，隔膜下壓時，關閉閥門通道，當隔膜上升時，閥門通道被打開。隔膜閥沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性能

特點
1.采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.閥體內腔表面視復有廳供選擇的多種橡膠。所以擁有優越的耐腐蝕的特點。
4.密閉件為富有彈性的橡膠隔膜。所以還擁有較好的密閉性和最小的關閉力。
5.襯膠隔膜閥是由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成的一種閥體。
6.可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
7.閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕

**電動隔膜閥標準**
設計與制造	GB/T12239、BS5156
結構長度	GB/T12221、B5156
法蘭尺寸	GB/T4216、BS4504
壓力試驗	GB/T13927、BS5156
標簽	GB12220
供貨	GB/T12252

**電動隔膜閥性能**
公稱壓力（MPa）	試驗壓力Ps（MPa）		適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66	W、非腐蝕性流體	≤100
1.0	1.5	1.1	J、一般腐蝕性流體	≤85
			Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

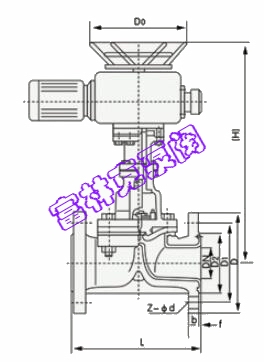

電動隔膜閥結構圖

**電動隔膜閥尺寸**
DN mm	公稱壓力 MPa	工作壓力 MPa	L （ mm ）	D （ mm ）	D1 （ mm ）	n-φd （ mm ）	f （ mm ）	h （ mm ）	型號	輸出力矩	啟閉時間	質量
15	1.0	0.6	125	95	65	4-14	2
20			135	105	75	4-14	2
25			145	115	85	4-14	2	4445	Z5-18/16	50	17	40
32			160	140	100	4-18	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65			250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4		Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	Z20-18/25	300	45	434
